Dizel motorlu Mobil Hava Kompresörü

Ürün Referansı

Standart Tedarik Kapsamı

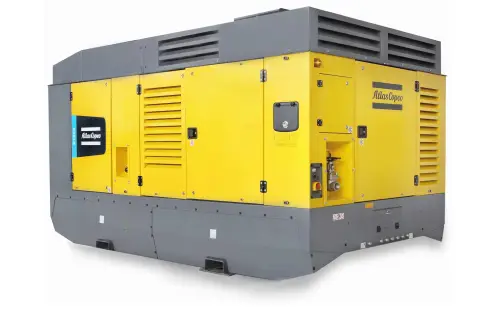

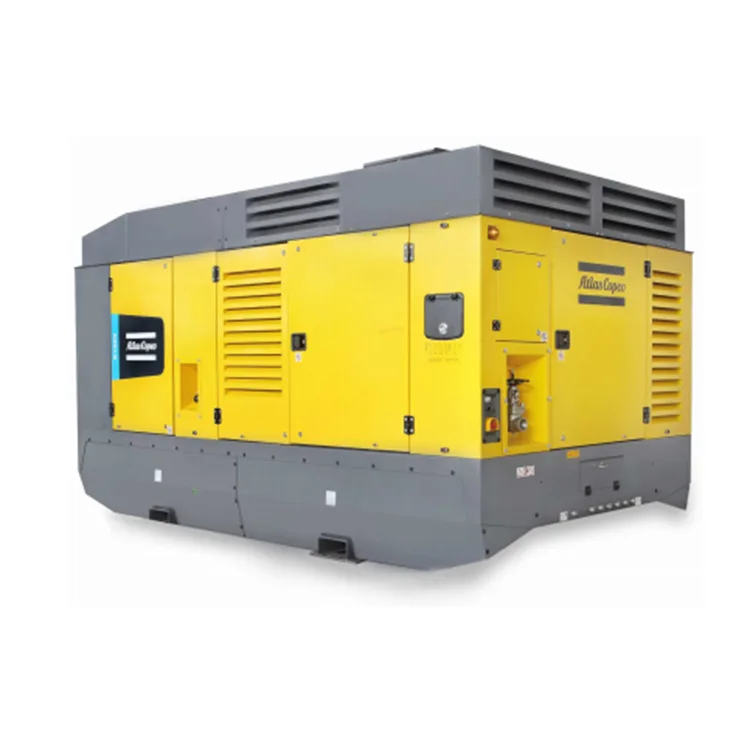

Atlas Copco X1300, Y1300 ve XRS 1500-20 sessiz, iki kademeli, yağ enjeksiyonlu vidalı kompresörlerdir ve gücünü sıvı soğutmalı, altı silindirli Cummins dizel motordan alır.

Ünite iki adet yüksek verimli kompresör elemanından, dizel motordan, soğutmadan, hava/yağ ayırma ve kontrol sistemlerinden oluşur; bunların tümü ses yalıtımlı güç kaplamalı çelik muhafaza içine yerleştirilmiştir.

Sınıfının en iyi sahip olma maliyetini sağlamak için genel ürün kalitesine, kullanıcı dostu olmasına, servis kolaylığına ve ekonomik çalışmaya özel önem verilmiştir.

Mevcut Modeller

Özellikler

• DrillAir™

• Oiltronix™ V2

• Ek %3 yakıt tasarrufu

• Yeni yağ ayırıcı kabı konsepti

• XPR

• Dinamik akış artışı

Faydalar

• Tek bir kompresörle delme hızında %30 artış ve geniş uygulama yelpazesini kapsar

• Yüksek sistem güvenilirliği, kompresör yağ sisteminde su oluşumunun önlenmesi ve daha uzun eleman ömrü

• Hiçbir manuel düzenleme valfi veya basınç düzenleme hattı, bunlarla ilgili donma sorunlarını ortadan kaldırmaz

• OSE değişikliği için 1 saat kazanın

• Daha fazla uygulamayı kapsayacak şekilde genişletilmiş ürün yelpazesi sunun

• Yıkama ve gövde yeniden doldurma sırasında %10 daha fazla akış sunar

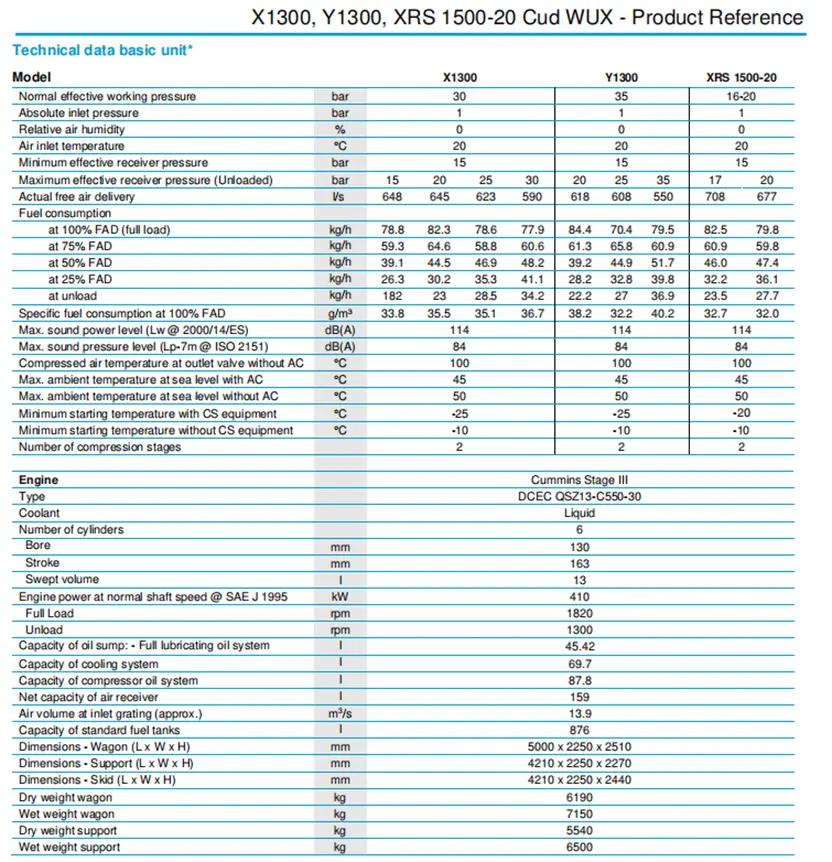

Teknik Parametreler

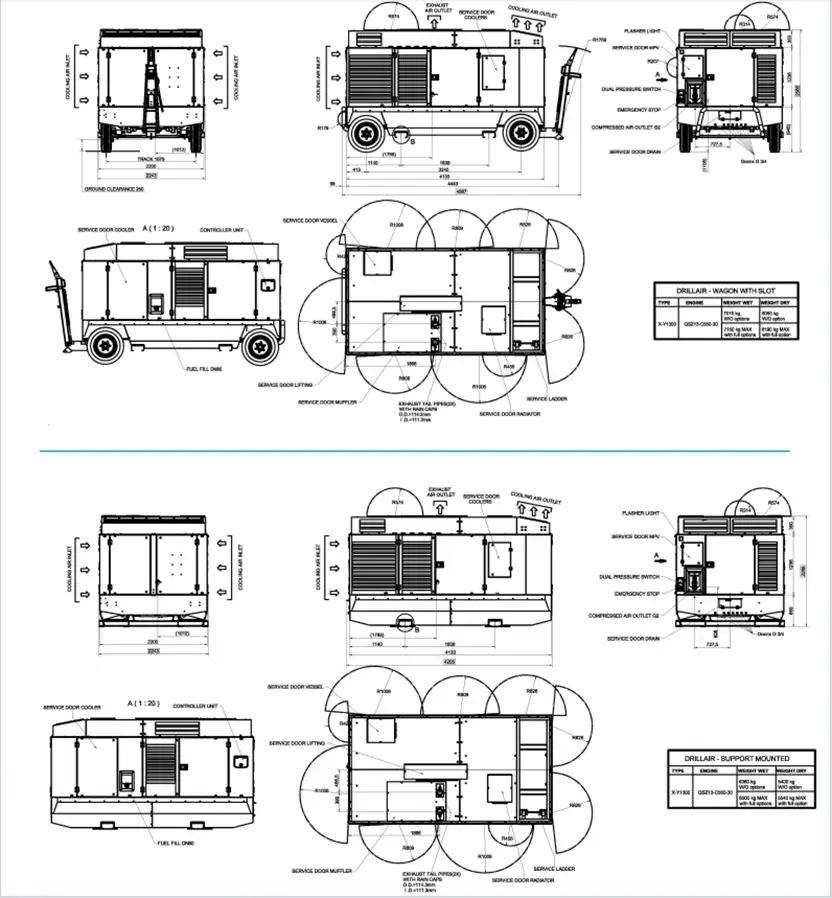

Özellikler ve boyutlar

Prensip Verileri

Kompresör Elemanı

Bir kompresörün kalitesi, kullanılan kompresör elemanının güvenilirliği, verimliliği ve dayanıklılığı ile ölçülebilir. Kompresör elemanlarının tasarımında onlarca yıllık deneyimin sonucunda ortaya çıkan sonuç, piyasadaki en verimli ve güvenilir kompresörlerin üretilmesidir.

Hava/Yağ Ayırıcı

Hava ve yağın ayrılması, bir filtre elemanı ile birleştirilmiş bir santrifüjlü yağ ayırıcı vasıtasıyla gerçekleştirilir.

Daha yüksek bir maksimum çalışma basıncı için tasarlanan ayırıcı, sızdırmaz bir yüksek basınç emniyet tahliye vanası, minimum basınç vanası, otomatik blöf vanası ve basınç regülatörü ile donatılmıştır.

Soğutma Sistemi

Motorda bir sıvı soğutucu ve ara soğutucu bulunur ve kompresörde bir yağ soğutucu bulunur. Soğutma sistemi, tüm kanopi kapıları kapalıyken, 50°C'ye kadar ortam koşullarında sürekli çalışmaya uygun şekilde tasarlanmıştır.

Kompresör Düzenleme Sistemi

Dizel motorlu Mobil Hava Kompresörü düzenleme sistemi, hava filtreleri, bir hava deposu/yağ ayırıcı, kompresör elemanı, giriş valfli bir giriş valfi düzeneği ve bir blöf valfinden oluşur; hepsi elektronik bir düzenleme sistemi tarafından kontrol ediliyor.

Değişken düzenleme sistemi, kompresör basıncı ve akışının tam kontrolünü sağlar. Hava basıncını ve hava sıcaklığını çeşitli noktalarda ölçerek tank basıncını ve çıkış akışını kontrol eder ve ölçülen değerlere karşılık gelen hava giriş valfini, motor devrini ve üfleme valfini kontrol eder.

Motor devrini hava talebine göre ayarlayan tam otomatik kademesiz hız regülatörü sayesinde ekonomik yakıt tüketimi sağlanır.

Deşarj Çıkışları

Basınçlı hava 1 x G2'den temin edilebilir.

Motor

Cummins Dizel Motor

Dizel motorlu Mobil Hava Kompresörü, sıvı soğutmalı, altı silindirli Cummins QSZ13-C550-30 dizel motorla çalıştırılır. Motorun gücü, ağır hizmet tipi bir kaplin vasıtasıyla kompresör elemanına iletilir.

Elektrik Sistemi

X1300, Y1300 ve XRS 1500-20, 24 volt negatif topraklamalı elektrik sistemiyle donatılmıştır.

Enstrümantasyon – XC4003

XC4003 kontrol paneli kompresör kapağının ön kısmında bulunur.

Sezgisel Atlas Copco XC4003 kontrol cihazının kullanımı kolaydır ve tüm işlevler parmaklarınızın ucundadır. Kontrolör ayrıca motor ECU işletim sistemini ve çeşitli parametrelere ilişkin (aşağıda listelenmiştir) bir dizi güvenlik uyarısını ve kapatmayı yönetir.

XC4003 Kontrol Cihazının İşlevselliği:

• Ana Ekran

- Damar Basıncı

- Yakıt seviyesi

- Çalışma Saatleri

- RPM

- Hava Akışı CFM

• Genel Ayarlar

- DPF Sabit Rejenerasyon

- Motor Teşhisi

- Otomatik Başlatma/Yükleme/Durdurma

- Diller

- Ölçü Birimleri

• Ölçümler

- Yakıt Tüketimi

- Motor Soğutma Suyu Sıcaklığı

- Kompresör Elemanı Sıcaklığı

- Damar Basıncı

- Motor Yükü

- Motor Yağı Basıncı

- DPF Kurum Yükü

- Yakıt Sıcaklığı

- Akü Gerilimi

- Düzenleyici Basınç

- Yükleme/Boşaltma Saatleri

- Başarılı/Başarısız Başlangıçlar

- Servis Zamanlayıcıları (2)

• Operasyonel Kontroller

- Önceden ayarlanmış akış veya çalışma basıncı

• Hizmet

- Veri eğilimi

- Proje Yedekleme

• Alarm

- Aktif Alarmlar

- Olay Günlüğü Geçmişi

- Alarm Günlüğü Geçmişi

Güvenlik Cihazları

Kompresör standart olarak kompresör ve motor için güvenlik cihazlarıyla donatılmıştır. Aşağıdaki durumlarda ünite tamamen kapatılacaktır:

- Motor yağı sıcaklığının çok yükselmesi

- Motor yağı basıncı düşüşü çok düşük

- Basınçlı havanın çıkış sıcaklığı belirlenen aralığın dışına çıkıyor.

- Düşük yakıt seviyesi

Marş motoru aynı zamanda aşırı uzun süre çalışma veya motor çalışırken aşırı yüklenmeye karşı da korunur.

Kaporta

Dizel motorlu Mobil Hava Kompresörü, korozyona karşı mükemmel koruma sağlayan toz boya kaplamalı çinko kaplı çelik kanopi ile standart olarak teslim edilir.

Geniş kapılar tüm bileşenlere eksiksiz servis erişimi sağlar.

Üretim ve Çevre Standartları

X1300, Y1300 ve XRS 1500-20, katı ISO 9001 düzenlemelerine uygun olarak ve tam olarak uygulanan Çevre Koruma Yönetmeliği uyarınca üretilmektedir.

ISO 14001 gerekliliklerini karşılayan Yönetim Sistemi. Çevreye minimum olumsuz etki sağlanmasına dikkat edilmiştir.

Sağlanan Dokümantasyon

Ünite aşağıdaki belge ve sertifikalarla birlikte teslim edilir:

- Kompresör için yedek parça listesi.

- Hem kompresör hem de motor için kullanım kılavuzu.

- Makine test sertifikası.

- Gemi sertifikası.

Garanti Kapsamı

• Garanti bilgisi için lütfen ürün sunumuna bakınız.

• Uzatılmış Garanti Programları mevcuttur; Daha fazla bilgi için lütfen yerel satış temsilcinizle iletişime geçin.

* Not: Ürünlerdeki sürekli iyileştirmeler nedeniyle, teknik özellikler önceden haber verilmeksizin değiştirilebilir.
