DECHUAN, doğrudan tahrikli hava sistemlerini doğrudan fabrikamızdan satın almak isteyen endüstriyel tesis mühendisleri için Düşük Enerjili RM Vidalı Hava Kompresörünü üretmektedir. 7 kW ila 22 kW güç aralıklarında çalışan bu endüstriyel ünite, kilovat başına %11'e kadar daha yüksek hacimsel yer değiştirme sağlamak için asimetrik rotor geometrisinden yararlanır. Kesintisiz 7/24 montaj hattı operasyonları için aşağı yöndeki yağ aktarımını kesinlikle 3-5 ppm'nin altında sınırlandırırken temel elektrik tüketimini %12 ila %30 oranında azaltır.
Güvenilir bir Çin üreticisi olarak,DECHUANtesis operatörlerinin sürekli hava üretiminde elektrik atıklarını ortadan kaldırmasına yardımcı olmak için Düşük Enerjili RM Vidalı Hava Kompresörünü sunuyor. Dahili sıvı sistemi, V-Shield düzlem contalı O-halka teknolojisini entegre ederek sert termal stres altında bile yapısal basınç sızıntılarını önler.
Bu Düşük Enerjili RM Vidalı Hava Kompresörü, dişli bağlantı parçalarını, 70 Shore A Viton contalarla donatılmış V-Shield düz yüzlü O-halka flanş kaplinleriyle değiştirir.
Flanşlı kaplinler, yağ değişimleri sırasında, birleşme yüzeyleri bozulmadan sökülebilir ve yeniden torklanabilir.
O-ring yuvaları, 13 bar çalışma basıncı ve şiddetli titreşim altında conta bütünlüğünü korur.
Çok kademeli hava-yağ ayrımı, yağ taşınmasını 3-5 ppm'nin altında sınırlandırarak havalı alet contalarını aşağı yönde korur.
| Modeli |
Nominal Güç
kW
|
Maksimum Basınç
barg
|
Hava Dağıtımı (FAD*)
m³/dak-50Hz
|
Genel Boyut (U x G x Y)
mm
|
Ağırlık
kilogram
|
| i Standart Birim Performansı | |||||

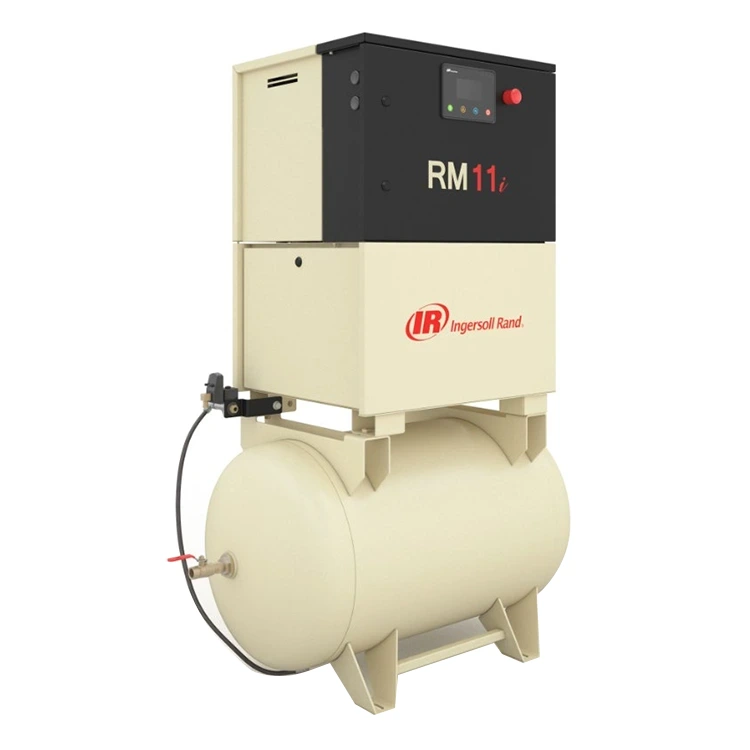

| RM7i_A | 7.5 | 7.5 | 1.22 | 716x677x1061 | 222 |
| 8.5 | 1.14 | ||||
| 10 | 1.00 | ||||
| 12.5 | 0.81 | ||||
| RM11i_A | 11 | 7.5 | 1.69 | 225 | |
| 8.5 | 1.58 | ||||
| 10 | 1.41 | ||||
| 12.5 | 1.23 | ||||
| RM15i_A | 15 | 7.5 | 2.50 | 984x1017x1065 | 465 |
| 8.5 | 2.40 | ||||
| 10 | 2.07 | ||||
| 12.5 | 1.70 | ||||
| RM18i_A | 18.5 | 7.5 | 3.10 | 993x1020x1118 | 509 |
| 8.5 | 3.00 | ||||
| 10 | 2.61 | ||||
| 12.5 | 2.15 | ||||
| RM22i_A | 22 | 7.5 | 3.70 | 524 | |
| 8.5 | 3.41 | ||||
| 10 | 3.08 | ||||
| 12.5 | 2.72 | ||||
| Modeli |
Nominal Güç
kW
|
Maksimum Basınç
barg
|
Hava Dağıtımı (FAD*)
m³/dak
|
Genel Boyut (U x G x Y)
mm
|
Ağırlık
kilogram
|
| n Standart Birim Performansı | |||||

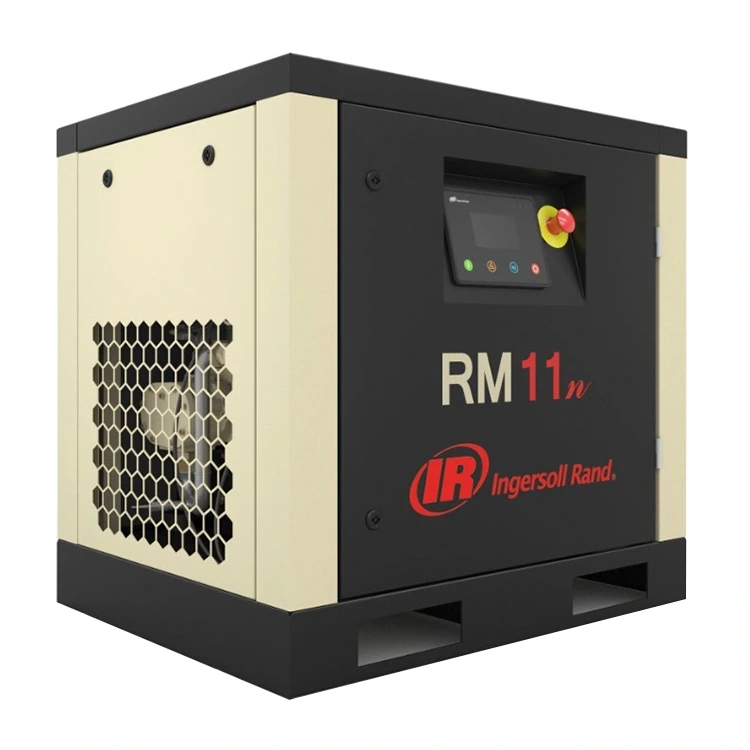

| RM7n_A | 7.5 | 12.5 | 1.18 | 840x680x810 | 169 |
| RM11n_A | 11 | 12.5 | 1.65 | 182 | |
| 1. Hava Dağıtımı (FAD*) (hacimsel akış), tüm ünitenin çalışma parametresidir ve ISO 1217:2009 Ek C'ye uygun olarak test edilmiştir. | |||||
Standart hava soğutmalı endüksiyon motorları, kapalı kompresör odalarında ortam hava sıcaklığı arttığında verimliliğini kaybeder. IP66 yağ soğutmalı sabit mıknatıslı motor, soğutma ortamı olarak sentetik kompresör sıvısını kullanır ve bunu doğrudan stator soğutma ceketi içerisinde dolaştırır.
| Teknik Metrik | IE3 Sabit Hız | IE5 ECO-PM VSD |
|---|---|---|
| Koruma Derecesi | IP55 | IP66 (Yağ Soğutmalı) |
| Isı Yalıtımı | F Sınıfı | H Sınıfı |
| Hız Düzenlemesi | Tek Hız | Kademesiz (%40–%100) |
| Basınç Dalgalanması | ±0,5 bar veya daha yüksek | Hassas (±0,1 bar) |
H Sınıfı yalıtım, neodimyum-demir-bor mıknatıslarının manyetikliğini gidermeden 180°C iç sıcaklıklarda sürekli motor çalışmasına olanak tanır ve hızlı tüketim değişiklikleri sırasında başlık basıncını ±0,1 bar dahilinde tutar.
Özelleştirilebilir Düşük Enerjili RM Vidalı Hava Kompresörü elektrik panelleri, harici transformatör gerektirmeden küresel şebeke voltajlarını (50 Hz veya 60 Hz'de 220 V - 440 V) destekler.
Havayla çalıştırılan damgalama kelepçeleri ve robotik kollar için sabit hat basıncı sağlar.
Düşük yağ taşınması, temiz oda pnömatik silindirlerini ve kapsül dolum ekipmanlarını korur.
Ağır işleme operasyonları sırasında pnömatik aynaları ve otomatik sayfa besleyicileri çalıştırır.
Sabit basınç gerektiren yüksek hızlı şişeleme ve torba kapatma hatlarına güç sağlar.
Döner vida sıkıştırma verimliliği, erkek ve dişi rotor ara lobları arasındaki hava geri akışının en aza indirilmesine bağlıdır. Standart simetrik rotorlar, sıkıştırma sırasında yüksek basınçlı havanın daha düşük basınçlı emme odacıklarına yeniden girmesine izin vererek aşırı sürtünme ısısı üretir ve şaft gücünü kaybeder. Bu kompresörün içindeki asimetrik 5:6 rotor profili, dönüş sırasında sıvı muhafazasını optimize ederek, tüketilen enerjinin kilovatsaati başına %11'e kadar daha fazla tahliye havası hacmi sağlar.
| Enerji Verimliliği Metrikleri | Performans Değeri |
|---|---|
| Rotor Mekanik Verimliliği | +%11'e kadar İyileştirme |
| Deşarj Hacimsel Verim | +%11'e kadar artış |
| Genel Elektrik Maliyeti Tasarrufu | %12 ila %30 Tasarruf |
| Aşağı Akım Madeni Yağ Limiti | 3–5 ppm'nin altında |
Plakalı ısı eşanjörlerine bağlandığında, yağlayıcı yağ döngüsü termal enerjiyi fabrika su devrelerine aktarır. Tesisler, ilave doğalgaz yakmadan kazan besi suyunu veya proses suyunu 70°C'ye kadar ısıtabilmektedir.
DECHUAN, uzun vadeli saha güvenilirliği sağlamak amacıyla Düşük Enerjili RM Vidalı Hava Kompresörü için eksiksiz yedek parça desteğini sürdürmektedir.
Fabrikada eşleştirilmiş 2.000 saatlik ve 4.000 saatlik filtre ve ayırıcı kitleri, tek bakım kutularında gönderilir.
Orijinal yedek filtreler, çevrimiçi orijinallik kontrolleri için lazerle kazınmış seri numaralarına sahiptir.
PartsCARE bileşen teslimatı ve PackageCARE tam kapsamlı bakım programları tarafından desteklenir.
IE5 kalıcı mıknatıslı VSD, motor devrini %40 ila %100 hız aralığında değiştirir. Hat basıncı 0,05 bar düştüğünde sürücü, başlık basıncını ±0,1 bar ayar noktasına geri döndürmek için motoru milisaniyeler içinde hızlandırır.
Öncelikle hava-yağ ayırıcı elemanı üzerindeki fark basınç göstergesini kontrol edin. Basınç düşüşü 0,8 bar'ı aşarsa, ayırıcı elemanını değiştirin ve yağ dönüş hattı temizleme deliğinde pislik tıkanması olup olmadığını kontrol edin.
Düşük Enerjili RM Vidalı Hava Kompresörünün kaynaksız üst soğutucusu, sert kaynaklı başlıklar yerine mekanik genleşme derzlerini kullanır. Bu, göbek borularının termal döngüler sırasında başlık bağlantılarını çatlatmadan serbestçe genleşip büzülmesine olanak tanır.
