Düşük Basınçlı Yağsız Vidalı Hava Kompresörü

Ürün Avantajları

Bakım gerektirmeyen tahrik sistemi

• Bakım gerektirmez, tamamen kapalıdır, toz ve döküntülerin girmesini önler

• Düşük Basınçlı Yağsız Vidalı Hava Kompresörü zorlu ortamlara uygundur

• Kaplinlerde verimlilik kaybı olmadan yüksek verimli dişli tahriki

• Standart model için maksimum çalışma ortam sıcaklığı 46˚C, yüksek sıcaklık modeli için ise 55˚C'dir.

Ultra verimli motor

• Motor verimlilik sınıfı IE4

• Koruma sınıfı IP55, yalıtım sınıfı F, sıcaklık artışı sınıfı B

• Tahriksiz uçta gresle yağlanan, bakım gerektirmeyen yataklar kullanılır

•  Zorlu ortamlarda sürekli çalışmaya uygundur

Sağlam dönen yağ filtresi

• Parçaların servis ömrünü uzatmak için yağdaki yabancı maddeleri verimli bir şekilde filtreleyin

•Yağ filtresi bir baypas valfi ile donatılmıştır

Bağımsız süper büyük tasarımlı yağ soğutucusu ve son soğutucu

•Rotor çıkışındaki düşük sıcaklık, yağın uzun servis ömrünü garanti eder

• Yerleşik mekanik buhar-su ayırıcı, yoğuşma suyunun neredeyse %100'ünü giderebilir

• Gerilimi azaltan tasarım, ısı eşanjöründeki termal şoku ortadan kaldırır

Elektronikon® Dokunmatik Ekran denetleyicisi

•Uzaktan kumanda, alarm çıkışı, bakım ve servis planları ve ağ teşhisinin tümü mevcuttur

• Dahili Smartlink uzaktan arıza teşhisi, hava kompresörü sisteminin performansını en üst düzeye çıkarır ve enerji tasarrufu sağlar

•Çoklu kompresörlerin teşhisi (ortak kontrolde 2,4 ve 6 ünite opsiyoneldir)

•Ağır hizmet hava giriş filtresi

• Düşük Basınçlı Yağsız Vidalı Hava Kompresörü, kaba parçacık tozunun %99,9'unu gidererek kompresör bileşenlerinin korumasını artırır

• Son derece uzun servis ömrü

Atlas GL 37-75 olağanüstü verimlilik, mükemmel basınçlı hava kalitesi, sabit gaz kullanım koşullarında düşük enerji tüketimi ve verimlilik ile güvenilirliği garantileyen akıllı özelliklere sahiptir. Üretim sistemlerine entegrasyon için OPCUA'nın yanı sıra, SMARTLINK tarafından sağlanan gerçek zamanlı uzaktan teşhis ve optimizasyon önerilerini içeren Elektronikon" dokunmatik kontrol cihazı benimsenmiştir.

Atlas GL 37-75'in teknik parametreleri

Atlas GL 37-75'in spesifikasyon boyutları

Ana Parametreler

Ünitenin performans parametreleri ISO1217, Ek C ve 2009'a uygun olarak ölçülmektedir.

İş istasyonu ses basıncı seviyesi testi: LpWSA (ref 20 μPa) dB(A)(hata: 3dB(A))

Gürültü seviyesi ISO2151 ve ISO9614 standartlarına uygun olarak ölçülür

FAD aşağıdaki çalışma basınçlarında ölçülür: 5,5 bar model için 5 bar

Referans çalışma koşulları: Mutlak giriş basıncı: 1 bar

Hava giriş sıcaklığı: 20°C

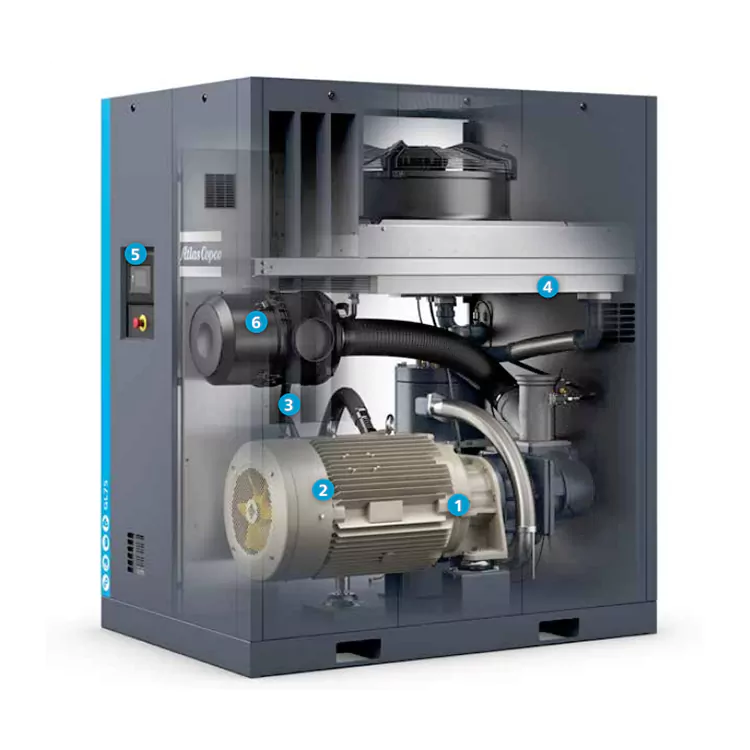

Atlas GL 37-75 hava kompresörünün ana yapısı

1. Ana ünite bölümü: Hava girişi, sıkıştırma ve egzozu sağlamak için kullanılan emme valfi, egzoz valfi, iletim sistemi vb. içerir.

2. Yardımcı sistemler: yağlama yağı sistemi, soğutma suyu sistemi, elektrik kontrol sistemi vb. dahil olmak üzere hava kompresörünün normal çalışmasını sağlamak için kullanılır.

Atlas GL 37-75 hava kompresörünün çalışma süreci

1. Çalıştırma aşaması: Güç düğmesine basıldığında elektronik kontrol sistemi hava kompresörünün yağlama sistemini ve soğutma suyu sistemini otomatik olarak çalıştıracaktır. Aynı zamanda giriş valfi açılır ve ana ünitenin iç kısmına hava girer.

2. Sıkıştırma aşaması: Vidalı rotor döndükçe ana ünite içindeki hava sıkıştırma kuvvetine maruz kalır ve basınç giderek artar. Bu noktada sıkıştırılmış gazın geri akmasını önlemek için egzoz valfi kapatılır.

3. Egzoz aşaması: Ayarlanan basınç değerine ulaşıldığında elektronik kontrol sistemi, sıkıştırılmış gazı boşaltmak için egzoz valfini otomatik olarak etkinleştirecektir. Bu sırada emme valfi kapatılır ve Alçak Basınçlı Yağsız Vidalı Hava Kompresörü bir sonraki startı bekleme durumuna girer.

4. Kapatma aşaması: Hava kompresörünün çalışmasını durdurmak gerektiğinde kapatma düğmesine basın. Elektronik kontrol sistemi, yağlama sistemini ve soğutma suyu sistemini kapatacak ve emme valfini ve egzoz valfini kademeli olarak kapatacaktır. Sonunda hava kompresörü tamamen çalışmayı bıraktı.

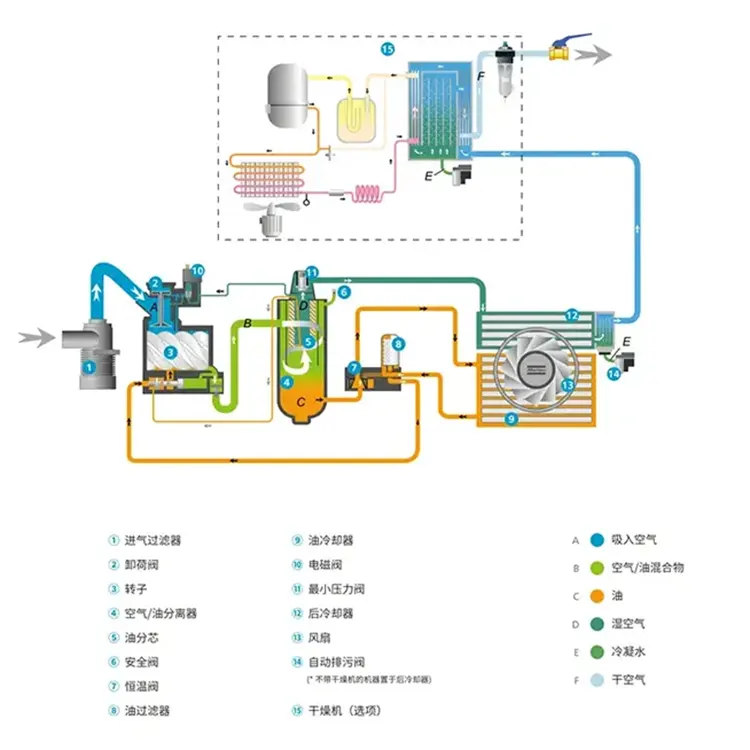

Atlas GL 37-75 hava kompresörü çalışma akış şeması
