IP, Giriş Koruması anlamına gelir (Uluslararası Koruma Derecelendirmesi olarak da bilinir). Elektrikli ekipman muhafazasının aşağıdakilere karşı sağladığı koruma düzeyini tanımlayan uluslararası bir standarttır (IEC 60529 / GB/T 4208):
· Katı nesneler (toz, aletler, parmaklar vb.)
· Sıvılar (su, nem vb.)
IP derecesi iki rakamdan oluşur: IP _ _
|
Konum |
Anlam |
Menzil |
|
İlk Hane |
Toz Koruması (Katı Nesne Koruması) |
0 – 6 |
|
İkinci Hane |
Su Koruması (Sıvı Giriş Koruması) |
0 – 8 |
Not: Daha yüksek sayılar = daha iyi koruma. IP6X tamamen toz geçirmez anlamına gelir; IPX8 sürekli suya daldırma koruması anlamına gelir.
|
IP Kodu |
Koruma Seviyesi |
Tanım |
|
IP0X |
Koruma Yok |
Katı nesnelere karşı özel koruma yoktur |
|
IP1X |
≥50mm |
Büyük katı nesnelerin (örn. el) içeri girmesini önler |
|
IP2X |
≥12mm |
Parmakların iç parçalara dokunmasını önler |
|
IP3X |
≥2,5 mm |
Aletlerin, kabloların ve küçük nesnelerin içeri girmesini önler |
|
IP4X |
≥1,0 mm |
Böceklerin ve küçük döküntülerin girmesini önler |
|
IP5X |
Toz Korumalı |
Toz girebilir ancak normal çalışmayı etkileyecek miktarlarda giremez |
|
IP6X |
Toz Geçirmez |
Toz girişini tamamen önler |
|
IP Kodu |
Koruma Seviyesi |
Tanım |
|
IPX0 |
Koruma Yok |
Suya karşı koruma yok |
|
IPX1 |
Dikey Damlama |
Suyun dikey olarak damlamasını önler |
|
IPX2 |
15° Damlama |
Suyun 15° açıyla damlamasını önler |
|
IPX3 |
Püskürtme (60°) |
60°'ye kadar açıyla su sıçramasını önler |
|
IPX4 |
sıçramasına |
Suyun her yönden sıçramasını önler |
|
IPX5 |
Su Jeti |
Her yönden düşük basınçlı su jetlerini önler |
|
IPX6 |
Güçlü Su Jeti |
Güçlü su jetlerini önler |
|
IPX7 |
Daldırma |
Sınırlı bir süre için suya (1 metreye kadar) daldırılabilir |
|
IPX8 |
Sürekli Daldırma |
Belirtilen koşullar altında sürekli olarak suya daldırılabilir |
|
IPX9K |
Yüksek Basınç/Sıcak Su |
Yüksek basınçlı sıcak suyla yıkamaya dayanıklıdır (100bar, 80°C) |
|
IP Derecelendirmesi |
Başvuru |
Tipik Kullanım Durumu |
|
IP23 |
Kapalı, kuru ortamlar |
Hafif endüstriyel kullanım, ofis ortamları |
|
IP44 |
İç mekan elektrik dolapları |
Kontrol panelleri, iç mekan kompresörleri |
|
IP54 |
İç/Dış mekan genel kullanımı |
Standart hava kompresörleri için en yaygın olanı |
|
IP55 |
Dış mekan, zorlu ortamlar |
Endüstriyel kompresörler için ortak |
|
IP65 |
Toz geçirmez + su jetine dayanıklı |
Açık hava, şantiyeler, madencilik |
|
IP66 |
Toz geçirmez + güçlü su jeti |
Ağır dış mekan uygulamaları |
|
IP67 |
Toz geçirmez + kısa süreli daldırma |
Suya dayanıklılık gerektiren özel uygulamalar |
|
IP68 |
Toz geçirmez + sürekli daldırma |
Suya daldırılabilir veya aşırı ortamlar |
|
IP69K |
Yüksek basınçlı sıcak su yıkama |
Yiyecek ve içecek, ilaç, yıkama tesisleri |

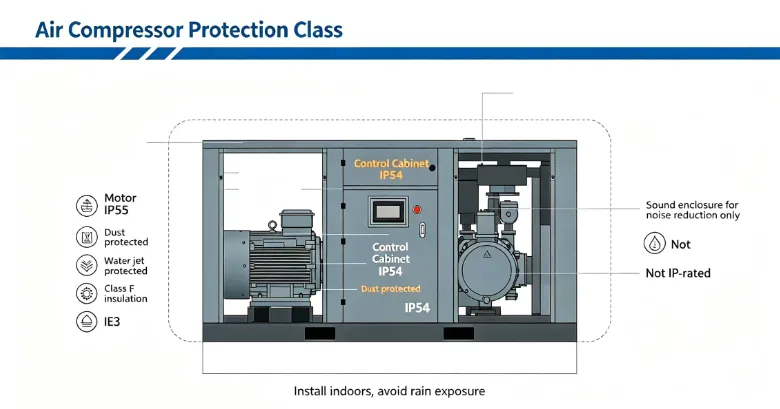

Endüstriyel hava kompresörlerinde en yaygın olanı: IP54, IP55, IP65
|
Parametre |
Anlam |
|
IP55 |
İlk rakam 5 = Toz korumalı (toz girebilir ancak çalışmayı etkilemez) |
|
|
İkinci rakam 5 = Her yönden su jetlerine karşı korumalı |
|
Başvuru |
Dış mekan kullanımı, şantiyeler ve zorlu endüstriyel ortamlar için uygundur |
|
Örnek |
De-nai 280kW değişken frekanslı hava kompresörü IP55 korumasına sahiptir |
|
Nokta |
Açıklama |
|
IP67/IP68 ≠ Su altında çalışma |
Bu derecelendirmeler, cihazın su altındayken ve çalışırken değil, sudan çıkarıldıktan sonra çalışmasını sağlar |
|
IP69K ≠ IP67/IP68 |
IP69K, yüksek basınçlı yıkamaya karşı koruma sağlar ancak sürekli daldırma için uygun değildir |
|
IP69K uygulamaları |
Ekipmanların sık sık yıkandığı gıda fabrikaları, araba yıkama yerleri ve bira fabrikaları |
|
Test standardı |
GB/T 4208-2017 (Çin) / IEC 60529 (Uluslararası) |
|
IK derecelendirmesi |
IP'den ayrı; mekanik darbe korumasını ölçer (örn. IK08, IK10) |
IP Derecelendirmesi (Giriş Koruma Derecesi), bir hava kompresörünün muhafazasının toz ve su girişine karşı sağladığı koruma seviyesini gösteren uluslararası bir standarttır.
IP kodu iki rakamdan oluşur:
- İlk hane (0-6): Toz koruma seviyesi
- İkinci rakam (0-8): Su koruma seviyesi
Örneğin:
• IP55 = Toz korumalı + Su jetlerine karşı korumalı
• IP65 = Toz geçirmez + Su jetlerine karşı korumalı
• IP69K = Toz geçirmez + Yüksek basınçlı sıcak suyla yıkamaya karşı korumalı
Enendüstriyel hava kompresörleriDış mekan ve zorlu endüstriyel ortamlara uygun IP54 veya IP55 derecesine sahiptir.Daha fazla bilgi almak için bizimle iletişime geçmekten memnuniyet duyarız!
