Hava Depolama Tankı

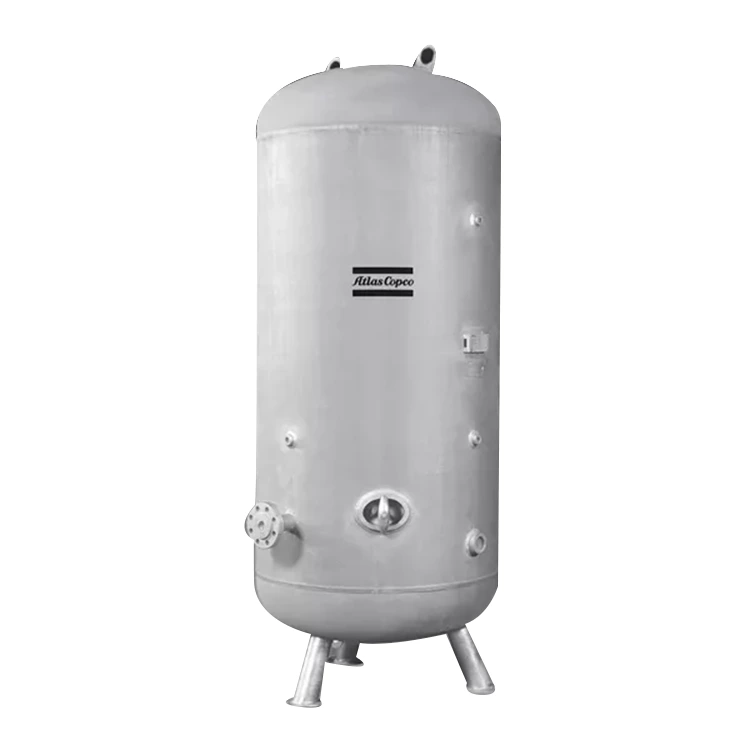

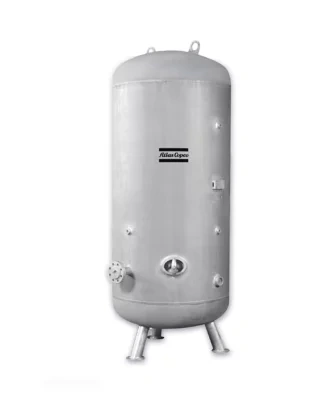

HTA Yüksek Basınçlı Hava Depolama Tankları

Yüksek Basınçlı Uygulamalarda Enerji Tasarrufu

Atlas Copco'nun HTA yüksek basınçlı hava depolama tankları, yoğun talebi karşılamak için basınçlı havayı depolayarak sabit basınçta basınçlı hava sağlar. Aşırı yükleme/boşaltma döngülerini önleyerek enerji tasarrufu sağlar ve hava kompresörünün ömrünü uzatır. HTA'lar yüksek basınçlı uygulamalar için idealdir.

Çeşitli saha koşullarına uygun

HTA, -10°C/14°F ila +55°C/131°F arasındaki ortam sıcaklıklarında etkili bir şekilde çalışabilir ve nemli ve sıcak basınçlı havanın işlenmesi için uygundur. Yoğuşma tahliyesi isteğe bağlıdır.

Yüksek güvenilirlik

Direnci, gerilimi, titreşimi ve titreşimi hesaplamak için sonlu elemanlar dinamik hesaplama yöntemini kullanıyoruz ve HTA'yı hesaplama sonuçlarına göre tasarlayarak ona olağanüstü güvenilirlik sağlıyoruz (CE 97/23 – ASME bölüm VIII, bölüm 3).

Teknolojik Avantajlar

Teknik Avantajlar

■Güvenli Seçim

HTA gaz tankları, 45 bar basınç ve 55°C/131°F sıcaklık için tasarlanmış kompresörlerle kolayca uyumludur.

■Sağlam Yapı

Güvenli sıcak daldırma galvanizli metal tanklar üstün koruma sağlar.

■Kolay Kurulum

Kolay kurulum için kolayca erişilebilen montaj delikleri ile donatılmıştır.

Hava Alıcı Tankı Nedir?

Bazen basınçlı hava depolama tankları olarak da adlandırılan hava alıcı tankları, basınçlı hava sistemlerinin çok önemli bir bileşenidir. Birincil amaçları, yoğun sistem talebini karşılamak ve tesisin çalışma verimliliğini optimize etmek için basınçlı havayı geçici olarak depolamaktır.

Hava Depolama Tankının Rolü

Teorik olarak hava kompresörü üniteniz hava alma tankı olmadan çalışabilir. Ancak hava sisteminde bir bileşenin bulunmaması kompresörün yükleme ve boşaltma çevrimlerini artıracak ve kompresöre daha ağır bir yük getirecektir. Yükleme ve boşaltma döngüsünün tesisinizdeki talep dalgalanmalarına bağlı olduğunu unutmamak önemlidir.

Hava Depolama Tankı pnömatik sistemlerde çok önemli bir rol oynar. Basınçlı havayı boru hattı sistemine veya ekipmanına girmeden önce depolamak için kullanılırlar. Kısaca hava alma tankı, kompresör ile talep değişimlerinden kaynaklanan basınç dalgalanmaları arasında tampon görevi görür.

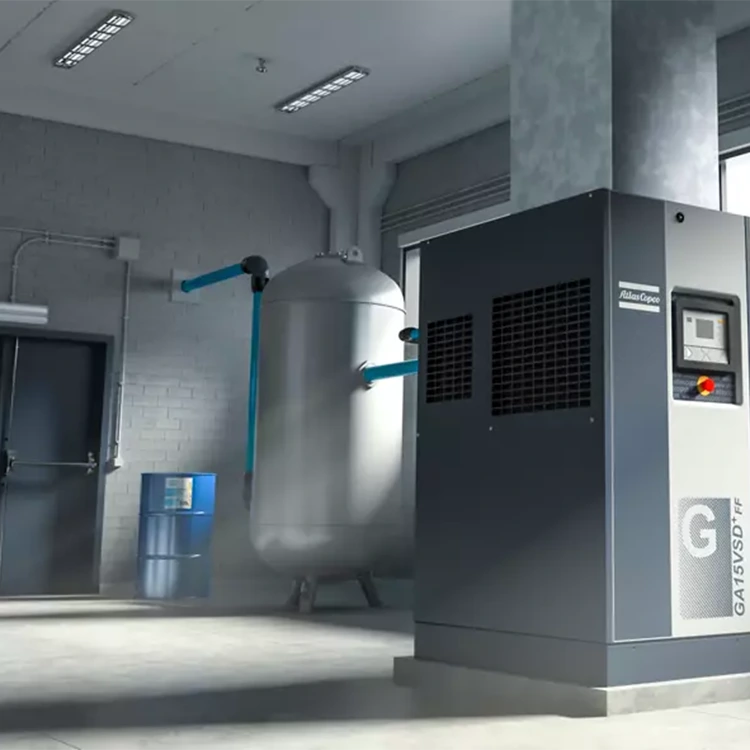

Bazı hava kompresörleri "tanka monte edilir", yani komple bir ünite olarak sağlanır ve hava alma tankının üzerine monte edilir. Tank tipi hava kompresörlerinin kullanımı yalnızca yerden tasarruf sağlamakla kalmaz, aynı zamanda bireysel kurutucuların kurulumu için gereken ilk kurulum maliyetini de azaltır. Bu konfigürasyon küçük hava kompresörlerinde çok yaygındır ve çıkış gücü genellikle 26 kilowatt'ı (veya 35 beygir gücünü) aşmaz. Büyük hava kompresörleri, tank kurulum tasarımları için uygun değildir; çünkü bu, kurulumun üst kısmının ağır olmasına ve potansiyel olarak güvenlik tehlikeleri oluşturmasına neden olur.

Pnömatik sistemlerde hava depolarının kullanılması, aşırı sirkülasyonu azaltabilir ve kompresörlerin verimliliğini korumak ve servis ömrünü uzatmak için çok önemli olan sabit hava basıncını sağlayabilir.

Hava Alıcı Çeşitleri

Özel uygulama ihtiyaçlarını karşılamak için çeşitli tiplerde hava alıcıları vardır. En yaygın olanları ıslak hava alıcıları ve kuru hava alıcılarıdır.

Hava kompresörü ile kurutucu arasına bir ıslak hava alıcısı takın. Bu depolama tankları işlenmemiş basınçlı havayı depolar ve hava kurutma sistemine girmeden önce nemin giderilmesine yardımcı olarak kurutucunun performansının arttırılmasında önemli bir rol oynar. Bu adım, kurutma işleminin verimliliğinin arttırılmasını sağlayabilir.

Öte yandan, kuru hava deposu işlenmiş basınçlı havayı depolar ve genellikle hava kompresörü ve kurutucudan sonra monte edilir. Ana işlevleri kuru havanın bütünlüğünü korumak ve sistemin istikrarlı ve güvenilir performansını sağlamaktır.

Hava Alıcı Tankı Doğru Şekilde Nasıl Seçilir?

Bir hava depolama tankı seçmek için iyi bir temel kural, kullanılan hava kompresörünün tipine ve uygulamaya bağlı olarak CFM akış hızı başına 3-4 galon havaya veya litre başına basınçlı havaya saniyede 10-15 litre izin vermektir. Hava kompresörü seçimine benzer şekilde, sisteminiz için uygun hava deposu tankı özelliklerini belirlerken çeşitli faktörlerin dikkate alınması gerekir. Aşağıdaki faktörler şiddetle tavsiye edilir:

Basınç dalgalanmalarının/düşüşlerinin en aza indirilmesi: Hava alma tankı, üretim sürecini ve ürün kalitesini etkileyebilecek basınç dalgalanmalarını en aza indirmek için kullanılır. Kompresörünüz için doğru hava alma tankını seçerken iki değere dikkat etmeniz gerekir: kompresörün çıkış basıncı ve kullanım noktasındaki uygulama gereksinimleri. Hava alma tankında depolanan basınçlı havanın yalnızca basıncının ilgili prosesi desteklemek için yeterli olması durumunda faydalı olduğunu lütfen unutmayın. Bu nedenle hava alım tankının son kullanıcı/ekipmanın ihtiyaç duyduğu basınçta gaz verme süresi (dakika olarak) dikkate alınmalıdır.

Kısa Süreli En Yüksek Hava Taleplerini Karşılayın: Basınçlı hava talebi gün boyunca önemli ölçüde dalgalanıyorsa, sistem basıncının izin verilen seviyelerin altına düşmemesini sağlamak için en yüksek talep dikkate alınmalıdır. Hava Depolama Tankları, kompresörün karşılayamadığı kısa süreli pik hava taleplerini karşılamak için depolama sağlar. Hava gereksinimleriniz günün saatine, vardiya programlarına ve hatta istisnai ihtiyaçlara (kumlama makinelerinin veya aşındırıcı ortam püskürtme makinelerinin ara sıra kullanılması gibi) bağlı olarak değişebilir. Basınçlı hava uygulamanızın, gerekli hava akış hızının (CFM veya saniyede litre) ve sisteminizin beklenen tepe basınçlarının kapsamlı bir şekilde anlaşılması son derece faydalıdır; çünkü bu, prosesin herhangi bir bölümünde hava kesintilerini önlemek için ne kadar basınçlı hava akışına ihtiyaç duyulduğunu belirler.

Hava Alıcısı Hesabı
