Ürün Açıklaması

DECHUAN'dan toptan Entegre Yağ Enjeksiyonlu Vidalı Kompresör sipariş ederek alan verimliliğini en üst düzeye çıkarın. Tam Özellikli düzen, 5°C çiğlenme noktası basınç derecesine sahip entegre bir kurutucu içerir ve aşağı yöndeki aletleri pas hasarından koruyan kuru, temiz hava sağlar.

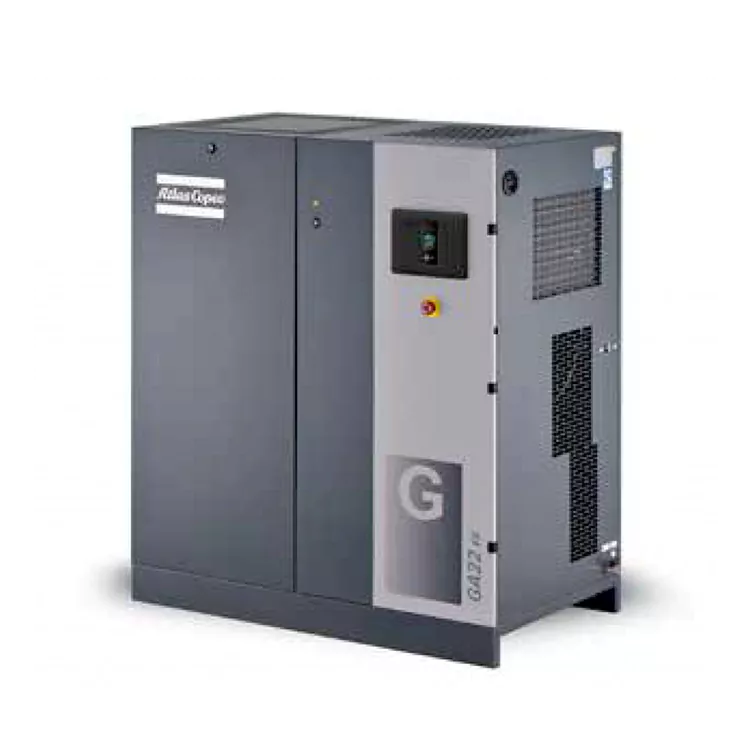

Integrated Oil-Injected Screw Compressor

Neden Ayrı Kurutucular, Filtreler ve Tanklar Alarak Zaman Kaybetmelisiniz?

Geleneksel hava kurulumlarında bileşenler ayrı ayrı tedarik edilir ve geniş zemin alanı ve karmaşık birbirine bağlı borular gerektirir. Bu çok eklemli yaklaşım genellikle akış direncini ve potansiyel hava sızıntısı yollarını ortaya çıkarır. Ürün, vida elemanını, hava tankını, yüksek verimli yağ ayırıcıyı ve soğutucu nem kurutucuyu tek bir ses yalıtımlı kabin içerisinde barındırarak bu karmaşıklığı çözmektedir.

Bu kompakt tasarım kapladığınız alanı en aza indirir ve harici boru montajını ortadan kaldırır. Üniteyi atölyeye yerleştirmeniz, ana elektrik kaynağınızı ve hava tahliye manifoldunuzu bağlamanız yeterlidir; tesisinizin soğuk, kuru, yüksek saflıkta basınçlı havaya anında erişimi olur.

Integrated Oil-Injected Screw Compressor

Modern Atölyelerde Mekansal ve Kurulum Darboğazlarının Çözümü

Geleneksel bir basınçlı hava sisteminin kurulması, kompresör, hava depolama tankları, çevrimli kurutucular ve ince yağ filtreleri dahil olmak üzere birçok ayrı bileşenin geniş bir saha boru ağı kullanılarak bağlanmasını gerektirir. Bu düzen yalnızca büyük miktarda değerli atölye alanı kaplamakla kalmaz, aynı zamanda her dişli bağlantıda hava sızıntısı riskini artırarak sistem basıncının düşmesine neden olur ve kurulum için pahalı yerel boru tesisatçıları kiralamanıza neden olur.

Kompresör bu mekansal ve kurulum sorunlarını tamamen çözer. Gerekli tüm hava işleme ekipmanlarını tek bir kompakt çerçeveye yerleştirerek bu anahtar teslimi sistem, kurulum işçilik maliyetlerini %70'e kadar azaltır. Tesisinize tamamen kablolanmış, boruları bağlanmış ve önceden devreye alınmış olarak gelir; bu, üretim hattınıza temiz, kuru, yüksek kaliteli basınçlı hava sağlamaya başlamak için ekibinizin yalnızca ana güç hattını ve tahliye borusunu bağlaması gerektiği anlamına gelir.

Teknik Parametreler

Entegre Yağ Enjeksiyonlu Vidalı Kompresörün entegre üniteleri, ağır hizmet bileşenlerini çok kompakt bir kaplama alanıyla birleştirerek sürekli çalışma için tasarlanmıştır:

GA Serisi Teknik Parametreler

Modeli	Maksimum Çalışma Basıncı bar(e)	Maksimum Çalışma Basıncı psi	FAD Akışı l/sn	FAD Akışı m³/dak	FAD Akışı cfm	Motor Gücü kW	Motor Gücü hp	Gürültü Seviyesi dB(A)	Ağırlık Standart kg	Ağırlık Standart lbs	Ağırlık Tam performans kg	Ağırlık Tam performans lbs	Çıkış Boyutu
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

ISO 1217, Ed.3, Ek C-1996'ya uygun olarak test edilen ünite performans parametreleri Gürültü seviyesi ISO 2151 / Pneurop / CagiPN8NTC2'ye uygundur

Referans test koşulları:

· Mutlak giriş basıncı: 1 bar

· Hava giriş sıcaklığı: 20°C GA 11-26 için dahili kurutucunun basınç çiğlenme noktası: 5°C

Aşağıdaki çalışma basınçlarında ölçülen FAD akışı:

· 7,5 bar modeller 7 barda test edilmiştir

· 8,5 bar modeller 8 barda test edilmiştir

· 10,5 bar modeller 10 barda test edilmiştir

· 13 bar modeller 12,5 barda test edilmiştir

GA11/15/18/22/26*/30 Entegre Kurutucu Modelleri Veri Tablosu

Modeli	Maksimum Çalışma Basıncı-Standart bar(e)	Maksimum Çalışma Basıncı-Standart psig	Maksimum Çalışma Basıncı-Tam Performans bar(e)	Maksimum Çalışma Basıncı-Tam Performans psig	FAD Akışı l/sn	FAD Akışı m³/dak	FAD Akışı cfm	Motor Gücü kW	Motor Gücü hp	Gürültü Seviyesi dB(A)	Ağırlık Standart kg	Ağırlık Tam performans kg	Çıkış Boyutu
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

ISO 1217, Ed.3, Ek C-1996'ya uygun olarak test edilen ünite performans parametreleri Gürültü seviyesi ISO 2151 / Pneurop / CagiPN8NTC2'ye uygundur

Referans test koşulları:

· Mutlak giriş basıncı: 1 bar

· Hava giriş sıcaklığı: 20°C GA 11*-30 için dahili kurutucunun basınç çiğlenme noktası: 2°C ~ 3°C

Aşağıdaki çalışma basınçlarında ölçülen FAD akışı:

· 7,5 bar modeller 7 barda test edilmiştir

· 8,5 bar modeller 8 barda test edilmiştir

· 10,5 bar modeller 10 barda test edilmiştir

· 13 bar modeller 12,5 barda test edilmiştir

Kanıtlanmış Yapısal Avantaj: Pahalı Kurulum Gereksinimleri Yok

Integrated Oil-Injected Screw Compressor

DECHUAN'ın Entegre Yağ Enjeksiyonlu Vidalı Kompresörüne yatırım yapmak, tesis yükseltmelerinizi kolaylaştırır. Standart çok bileşenli sistemler, her donanım parçası için özel beton pedler, kapsamlı bakır tesisat ve bağımsız elektrik bağlantı parçaları gerektirir.

DECHUAN sistemi fabrikamızda tamamen önceden kablolanmış ve önceden borulanmıştır, bu da kurulum süresini günlerden saatlere indirir. Ankraj cıvataları veya özel temeller olmadan herhangi bir düz endüstriyel beton zemin üzerine yerleştirilebilen, ağır hizmet tipi, titreşim yalıtımlı bir taban plakasına sahiptir.

Teknik Tedarik SSS

S: Vidalı kompresördeki entegre kurutucu modülü genel enerji maliyetlerini artırır mı?

C: Akıllı kontrol cihazımız kurutucunun çalışmasını kompresörün yük durumuyla koordine eder. Daha düşük üretim periyotları sırasında kurutucu, soğutma çıkışını azalan hava hacmine uyacak şekilde ölçeklendirerek gereksiz güç tüketimini önler.

S: Dahili kayıpsız elektronik tahliye vanası nasıl çalışır?

C: Birkaç dakikada bir atık hattına değerli basınçlı hava püskürten ucuz zamanlı solenoid tahliyelerin aksine, Entegre Yağ Enjeksiyonlu Vidalı Kompresördeki elektronik tahliye, dahili bir sıvı seviye sensörü kullanır. Yalnızca yoğuşma haznesi dolduğunda açılır ve sistem hava basıncını boşa harcamadan biriken suyu serbest bırakır.

S: Bu kadar kompakt bir kabin tasarımında filtreleri değiştirmek kolay mı?

C: Evet, muhafazada tüm sarf malzemelerine tam erişim sağlayan hızlı açılan kaldırma kapıları bulunur. Yağ ayırıcı, hava filtresi elemanı ve hat içi aktif karbon blokları hızlı ve kolay bakım sağlayacak şekilde konumlandırılmıştır.
