Ürün Açıklaması

Tesisler için Yağ Enjeksiyonlu Vidalı Kompresörü doğrudan DECHUAN tedarik zincirinden temin ederek tesisinizin güvenilir şekilde çalışmasını sağlayın. Yüksek yüklü dişli transmisyonuna ve optimize edilmiş bir rotor düzenine sahiptir ve uzun vardiyalı operasyonlarda arıza süresini azaltır.

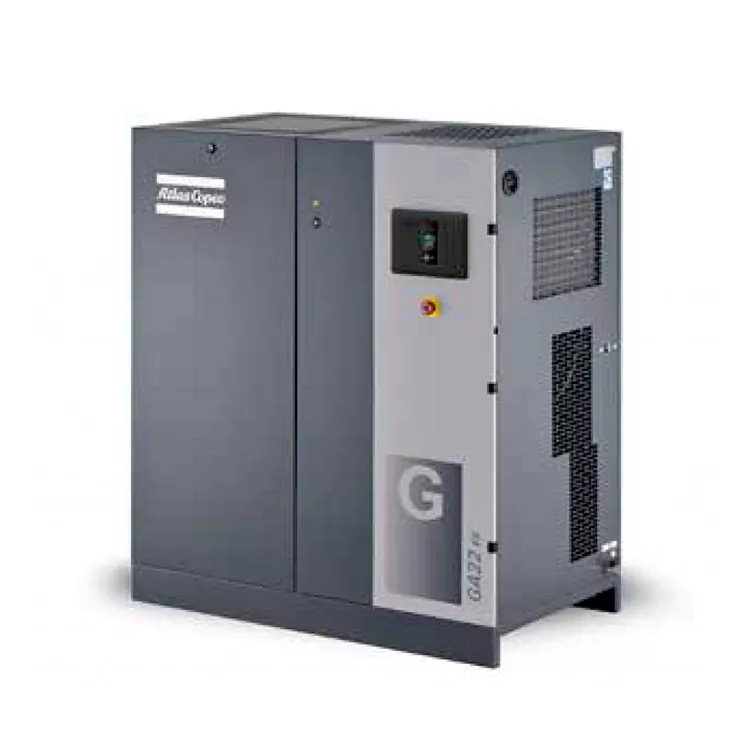

Oil Injected Screw Compressor for Plants

7/24 Sürekli Fabrika Üretiminin Taleplerini Karşılamak

Çelik fabrikaları, kimya tesisleri ve ağır makine atölyeleri gibi büyük endüstriyel tesislerde basınçlı hava sistemi kritik bir hizmettir. Düşük kademeli bir hava kompresörü aşırı ısınırsa, hat basıncını düşürürse veya yoğun vardiya sırasında beklenmedik bir şekilde kapanırsa, otomatik üretim hatlarının tamamını durdurabilir, bu da pahalı malzeme israfına, boşta işgücüne ve ciddi teslimat gecikmelerine yol açabilir.

Tesisler için Yağ Enjeksiyonlu Vidalı Kompresör, bu zorlu, yüksek yüklü fabrika koşullarının üstesinden gelmek için özel olarak tasarlanmıştır. IP55 dereceli ağır hizmet tipi elektrik motoru ve doğrudan bağlantılı dişli tahriki de dahil olmak üzere yüksek kaliteli bileşenlerle üretilen bu makine, %100 sürekli görev döngüsü için derecelendirilmiştir. Zorlu koşullar altında gece gündüz güvenilir bir şekilde çalışarak, ana montaj hatlarınızın sorunsuz çalışmasını sağlamak için fabrikanızın istikrarlı, sürekli basınçlı hava beslemesini sürdürmesini sağlar.

Oil Injected Screw Compressor for Plants

Teknik Performans Parametreleri ve Fiziksel Ayak İzleri

Aşağıdaki performans ölçümleri, endüstriyel tesis hava sistemlerimizin sağladığı yüksek serbest hava dağıtım hacimlerini vurgulamaktadır.

GA Serisi Teknik Parametreler

Modeli	Maksimum Çalışma Basıncı bar(e)	Maksimum Çalışma Basıncı psi	FAD Akışı l/sn	FAD Akışı m³/dak	FAD Akışı cfm	Motor Gücü kW	Motor Gücü hp	Gürültü Seviyesi dB(A)	Ağırlık Standart kg	Ağırlık Standart lbs	Ağırlık Tam performans kg	Ağırlık Tam performans lbs	Çıkış Boyutu
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

ISO 1217, Ed.3, Ek C-1996'ya uygun olarak test edilen ünite performans parametreleri Gürültü seviyesi ISO 2151 / Pneurop / CagiPN8NTC2'ye uygundur

Referans test koşulları:

· Mutlak giriş basıncı: 1 bar

· Hava giriş sıcaklığı: 20°C GA 11-26 için dahili kurutucunun basınç çiğlenme noktası: 5°C

Aşağıdaki çalışma basınçlarında ölçülen FAD akışı:

· 7,5 bar modeller 7 barda test edilmiştir

· 8,5 bar modeller 8 barda test edilmiştir

· 10,5 bar modeller 10 barda test edilmiştir

· 13 bar modeller 12,5 barda test edilmiştir

GA11/15/18/22/26*/30 Entegre Kurutucu Modelleri Veri Tablosu

Modeli	Maksimum Çalışma Basıncı-Standart bar(e)	Maksimum Çalışma Basıncı-Standart psig	Maksimum Çalışma Basıncı-Tam Performans bar(e)	Maksimum Çalışma Basıncı-Tam Performans psig	FAD Akışı l/sn	FAD Akışı m³/dak	FAD Akışı cfm	Motor Gücü kW	Motor Gücü hp	Gürültü Seviyesi dB(A)	Ağırlık Standart kg	Ağırlık Tam performans kg	Çıkış Boyutu
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

ISO 1217, Ed.3, Ek C-1996'ya uygun olarak test edilen ünite performans parametreleri Gürültü seviyesi ISO 2151 / Pneurop / CagiPN8NTC2'ye uygundur

Referans test koşulları:

· Mutlak giriş basıncı: 1 bar

· Hava giriş sıcaklığı: 20°C GA 11*-30 için dahili kurutucunun basınç çiğlenme noktası: 2°C ~ 3°C

Aşağıdaki çalışma basınçlarında ölçülen FAD akışı:

· 7,5 bar modeller 7 barda test edilmiştir

· 8,5 bar modeller 8 barda test edilmiştir

· 10,5 bar modeller 10 barda test edilmiştir

· 13 bar modeller 12,5 barda test edilmiştir

Bir Kimya Fabrikasında Sürekli Çalışma

Zhejiang'daki büyük bir kimyasal işleme tesisi, pnömatik malzeme taşıma valflerini çalıştırmak için eski bir kayış tahrikli kompresörü çalıştırıyordu. Hava sistemi ince kimyasal toza ve yüksek ortam sıcaklıklarına maruz kaldığından, tahrik kayışları sık sık kayıyor ve çabuk yıpranıyor, bu da ayda iki kez beklenmedik hat kapanmalarına neden oluyor ve bu da fabrikaya 8.000 $'dan fazla üretim süresi kaybına neden oluyordu.

DECHUAN, Tesisler için ağır hizmet tipi Yağ Enjeksiyonlu Vidalı Kompresör (GA26 modeli) kurarak bu sorunu çözdü. Teknik ekibimiz, IP55 sınıfı yüksek verimli bir motorla doğrudan dişli tahrikli sistemi kurdu. On sekiz ay boyunca 7/24 kesintisiz çalışan kompresör, sıfır bant kayması sorunu veya tozla ilgili motor arızası yaşadı, malzeme taşıma hatlarının sorunsuz çalışmasını sağladı ve saatlerce süren acil onarım işçiliğinden tasarruf etti.

Ağır Hizmet Endüstri Mühendisliği Özellikleri

1. IP55 Nominal Motor Çerçevesi: Tamamen yalıtılmış motor muhafazası, havadaki fabrika tozunun, kumun ve nemin iç sargılara yerleşmesini önleyerek elektrik kısa devrelerini önler.

2. Sağlam Dişli Şanzımanı: Gücü doğrudan rotorlara aktarmak için verimli bir dişli kutusu düzeneği kullanır, düzenli kayış gerdirme işini ortadan kaldırır ve kayma güç kayıplarını önler.

3. Yüksek Kapasiteli Sıvı Soğutucu: Büyük yağ ve hava son soğutucu düzeni iç sıcaklıkları düşük tutarak uzun yaz vardiyalarında bile yağın incelmesini önler.

Oil Injected Screw Compressor for Plants

Teknik Tedarik SSS

S: Hangi bileşen tasarımı Yağ Enjeksiyonlu Vidalı Kompresörün sürekli tam yük döngülerini yönetmesine olanak tanır?

C: Kompresör, standart kayış düzeneği yerine doğrudan tahrikli dişli aktarım sistemi ile üretilmiştir. Bu yüksek yüklü dişli konfigürasyonu, kayışın kaymasını ve güç kaybını ortadan kaldırarak güvenilir güç aktarımı sağlar ve sürekli çalışma sırasında daha az bakım gerektirir.

S: Sistem, havadaki partikül kirliliğinin vidalı rotorlara girmesini nasıl önler?

C: Tesisler için Yağ Enjeksiyonlu Vidalı Kompresör, ince endüstriyel toz parçacıklarını sıkıştırma odasına girmeden önce yakalayan ve dahili bileşenleri erken aşınmaya karşı koruyan yüksek verimli bir hava giriş filtresine sahiptir.

S: Hava-yağ ayırıcı elemanı için önerilen servis aralığı nedir?

C: Normal tesis çalışma koşulları altında, optimum performansı sürdürmek ve yağ taşınmasını standart eşik değerlerinin altında tutmak için ağır hizmet dikey ayırma elemanının her 4000 çalışma saatinde bir değiştirilmesi gerekir.
